Хочу немного углубится в сферу кондиционирования и приоткрыть тему канальных кондиционеров.

Пример буду приводить не на одном конкретном объекте,а из общих фотографий оставшихся у меня.
Что же представляет из себя этот канальный кондиционер?! Если посмотреть на общий принцип работы кондиционера то остается неизменным.

Все остается так же, наружный блок, медные трассы, внутренний блок. Но вот только вид внутреннего блока меняется и обретает другой облик.

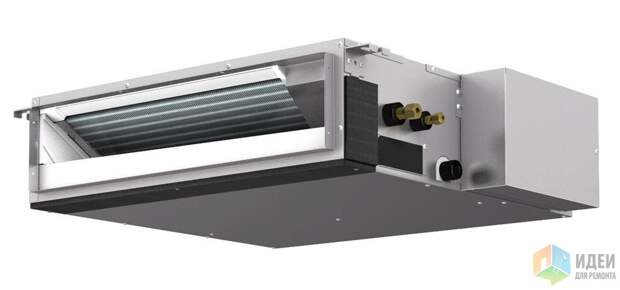

Вот что он из себя представляет

Вот так мы его видим, когда распечатываем коробку. Габариты его зависят от мощности, и обычно самый маленький имеет следующие габариты:
200-250 мм высота, 700 мм длину, и так же в ширину.
Делятся они на три типа по напору: низконапорный, средненапорный и высоконапорный.

Эта характеристика определяется при выборе блока. И под определением напор имеется ввиду мощность вентилятора, который гоняет воздух через кондиционер. Обычно для коттеджей и квартир используются в основном низконапорные и средненапорные кондиционеры.

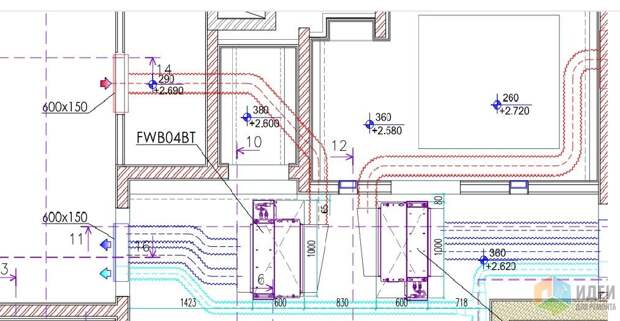

После имея нехитрый проект (вот простейший),

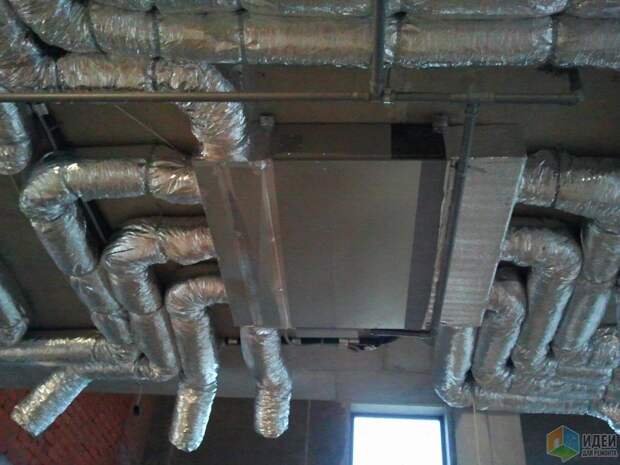

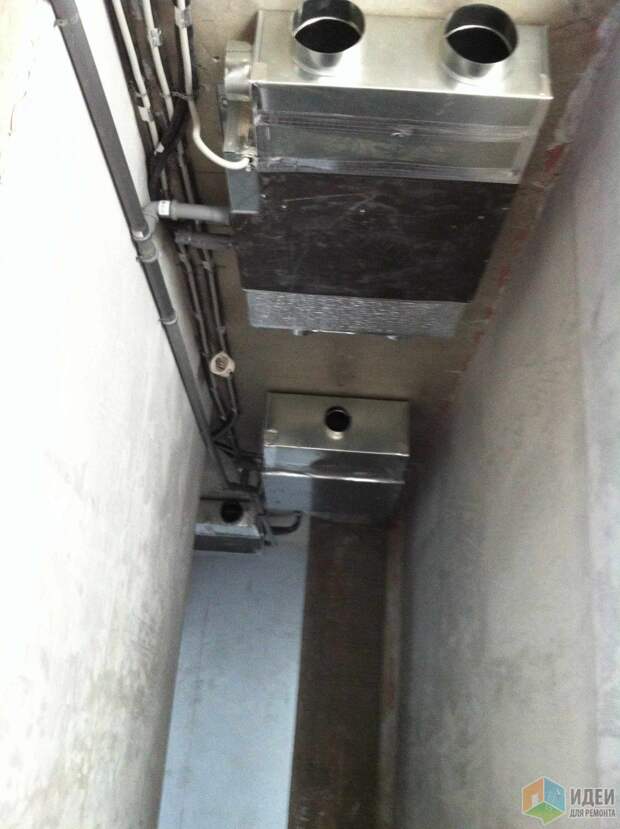

прикручиваем к блоку заранее произведённый на заказ у жестянщиков переход на необходимый нам воздуховод с двух сторон, и вешаем его в необходимое место. Выглядит это так

Соответственно, из-за разницы температур, которые образуются во время работы кондиционера (между температурой в помещении и температурой в воздуховоде), все подающие воздуховоды утепляются. А значит, и переход со стороны выхода холодного воздуха тоже утепляется.

Кроме того, все кондиционеры имеют фильтра, и этот не исключение.

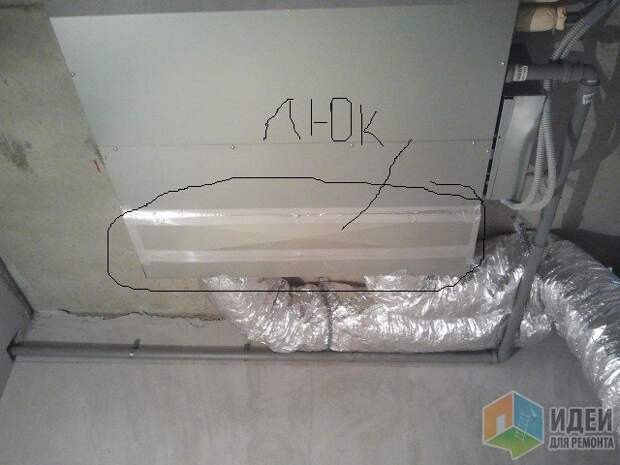

Фильтр находится со стороны забора воздуха. И для его чистки требуется предусмотреть лючок, если он не предусмотрен изготовителем.

Герметичность обеспечивается специальным алюминиевым скотчем (на рынках такой не продается).

Далее прокладываются медные трассы. Об этом процессе я уже рассказал в предыдущем посте.

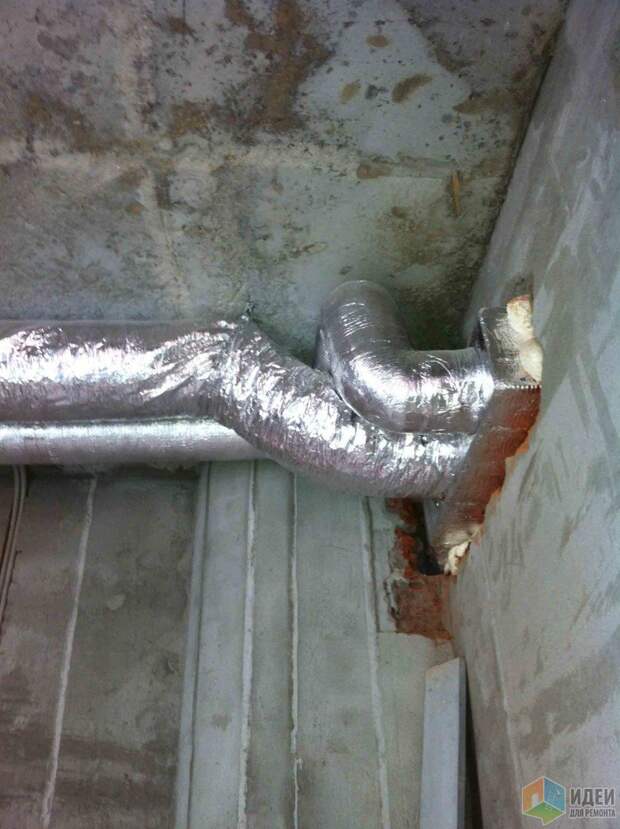

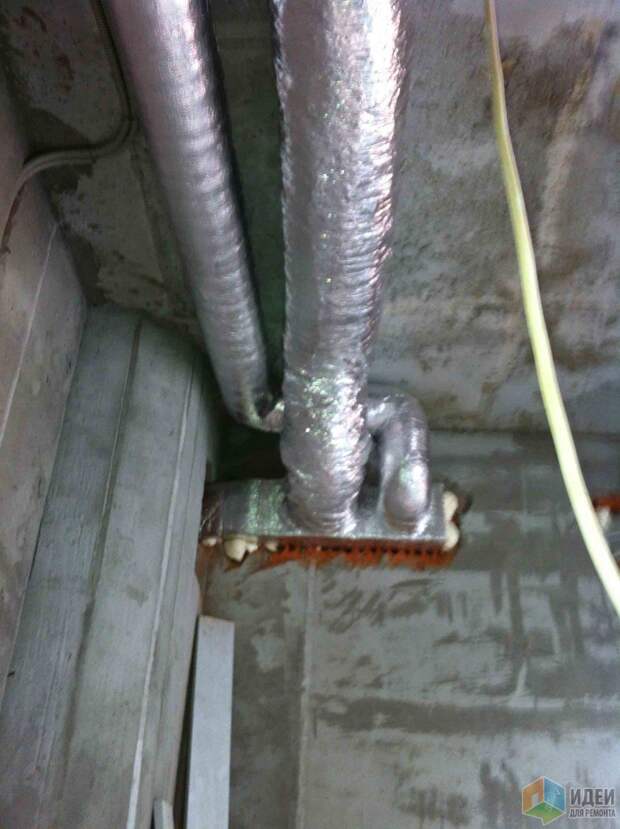

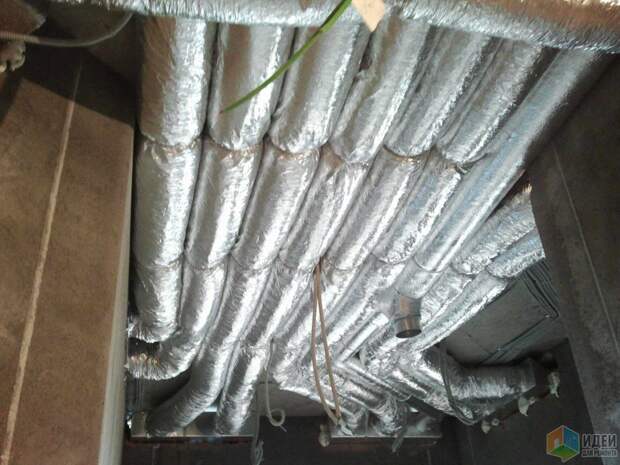

Потом воздуховоды прокладываются от блока в сторону будущей решетки.

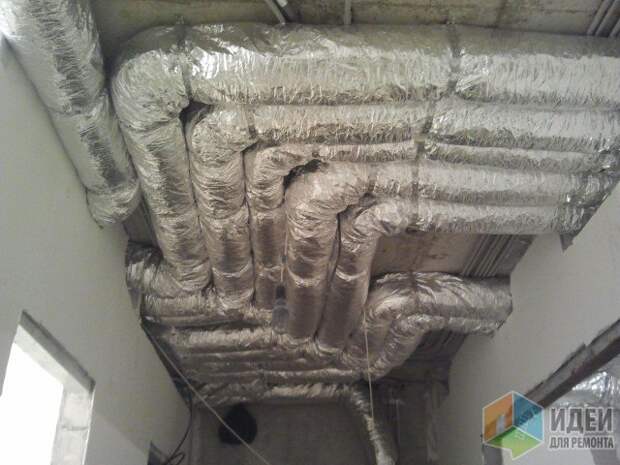

И выглядит это иногда так

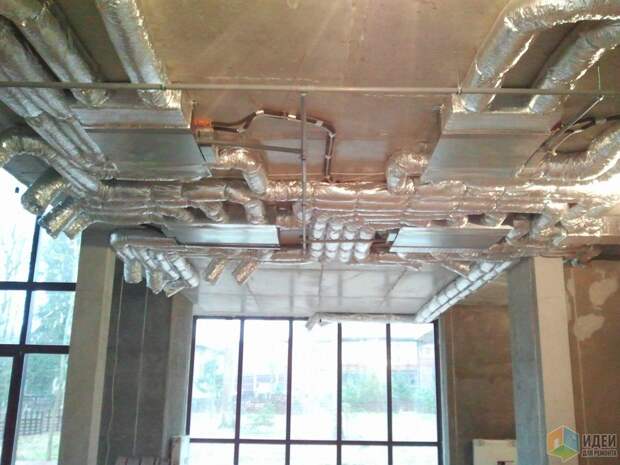

Или так И вот так

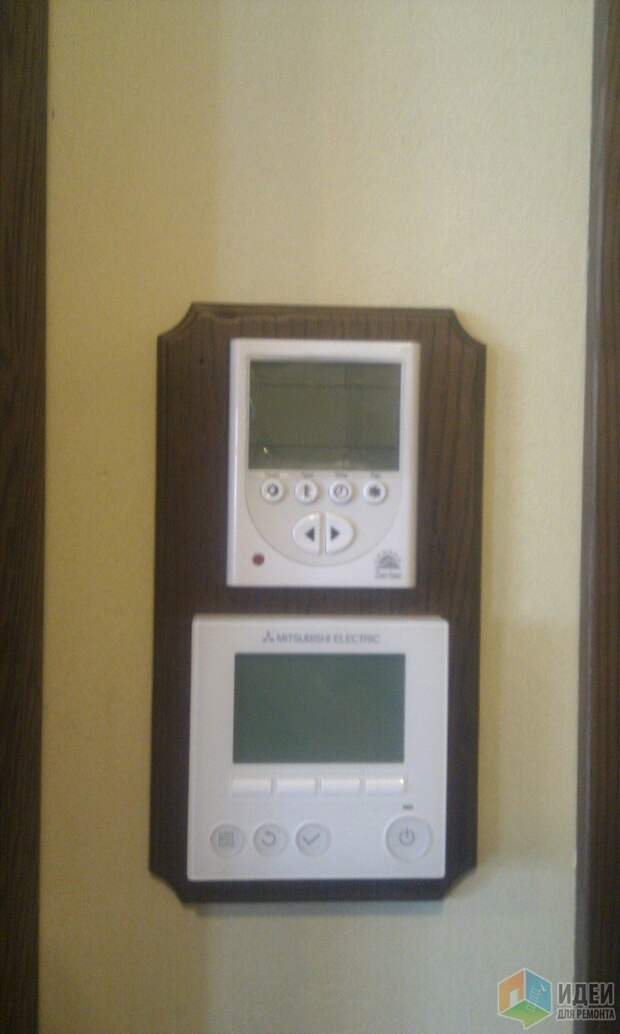

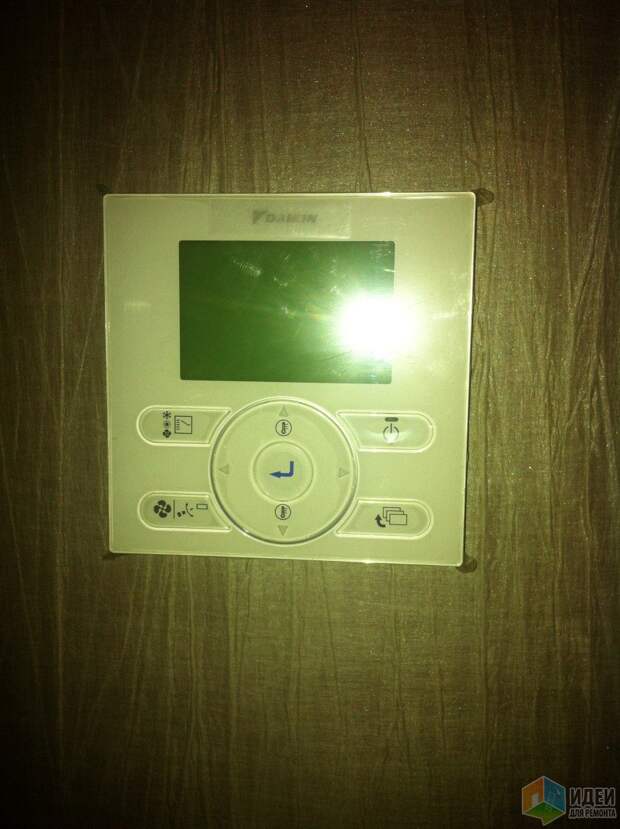

 Сейчас все канальные кондиционеры, которые я знаю, имеют настенные пульты управления в стандартном исполнении. Поэтому на данном этапе закладывается кабель под пульт.

Пульт должен быть установлен в комнате, где будет работать кондиционер, поскольку он имеет встроенный датчик температуры. На этом первый этап заканчивается и мы приезжаем уже тогда, когда собраны каркасы для гипсокартонового потолка.

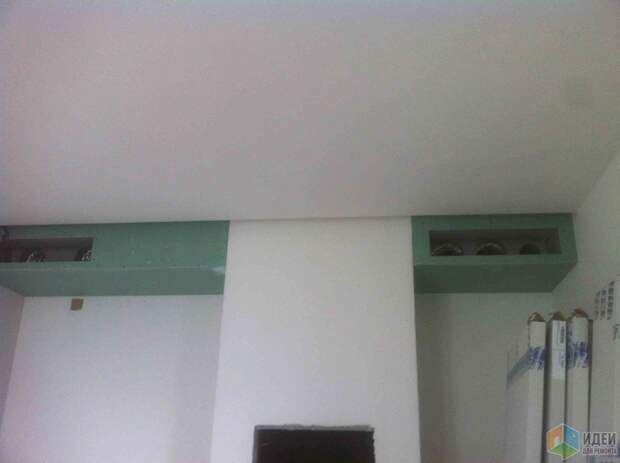

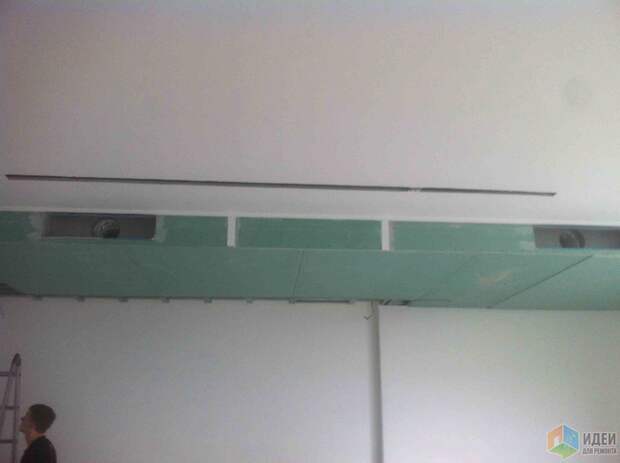

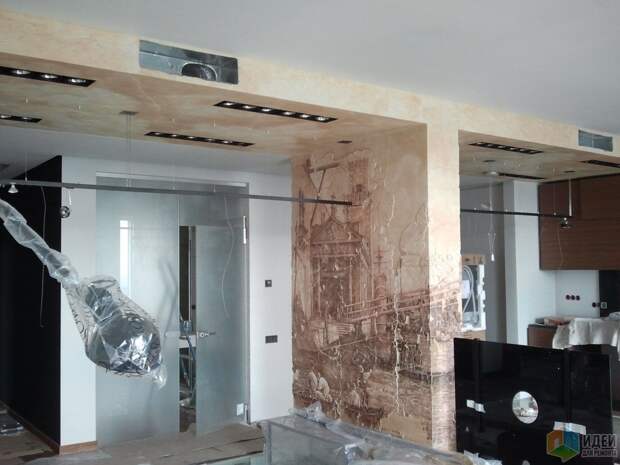

 Второй этап включает в себя установку адаптеров(переходной короб от воздуховода к решетке), который также играет роль распределителя воздуха - позволяет снизить скорость выхода воздуха их решетки. Выглядит в установленном виде так

На этом второй этап заканчивается.

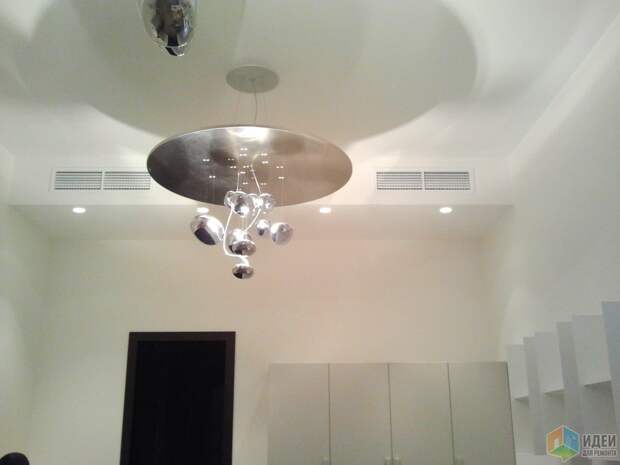

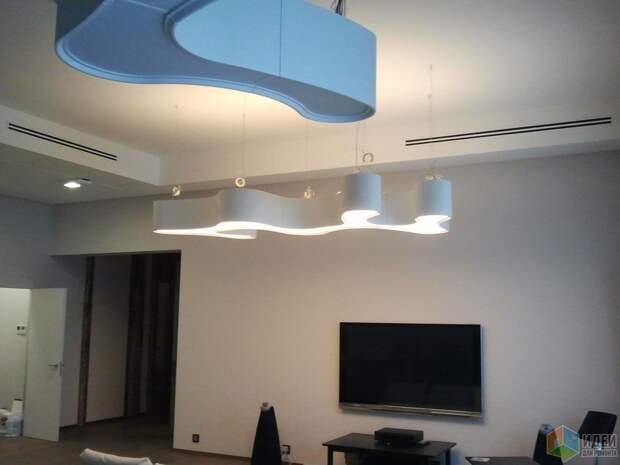

Третий этап является финишным на котором устанавливаются декоративные решетки и пульты управления.

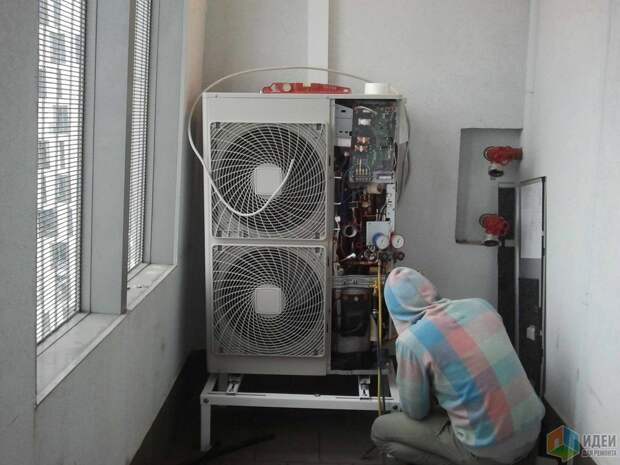

Вакуумируем систему и запускаем

К сожалению, у меня нет фотографии окончательного люка для обслуживания кондиционера, но размеры их 1500х500. Огромные, но смотрятся аккуратно.

Также такие системы обычно дополняют еще приточные установки и парогенераторы, но о них я расскажу отдельно.

Возможно блог в кучу получился какой-то, старался сделать максимально коротко и дать общее понимание. Если есть какие-либо вопросы, я с удовольствием отвечу.
