Как видно на фотографии, место крепления слота вырвано, причём с одной стороны, вместе с фольгой, заклеенной к плате (синий кружок). Хорошо, что этот участок фольги не является дорожкой и можно его смело сажать на место (приклеить).

Красным кружком отмечены отломанные ножки слота и их остатки на плате планшета.

Ещё при осмотре обнаружилось, что SIM -карта не фиксировалась, то есть был повреждён и сам слот. Конечно, я бы заменил его на другой, но до ближайшего специализированного магазина, где можно приобрести слот, 150 км. Узнав об этом, знакомая попросила, убрать фиксацию и поставить слот как есть (снять пружинку, чтобы сим-карта обратно не выходила). Но я не мог просто вытащить эти детали, ведь если нужно будет потом менять SIM-карту или к примеру, придётся открывать корпус, без повторного выламывания слота не обойтись.

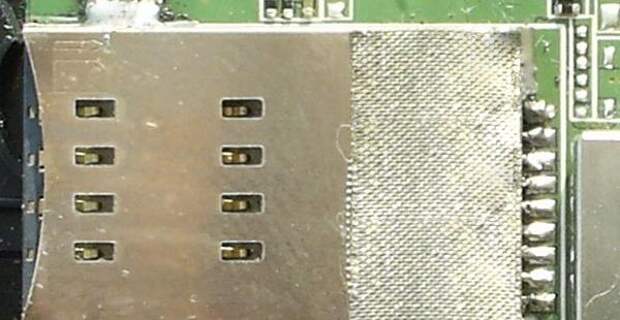

На фотографии (после ремонта) видно, что на этой модели планшета, SIM -карта вставляется глубоко и вытащить без выталкивающего механизма практически невозможно.

Таким образом, мне пришлось отремонтировать для начала сам слот.

Ремонт слота

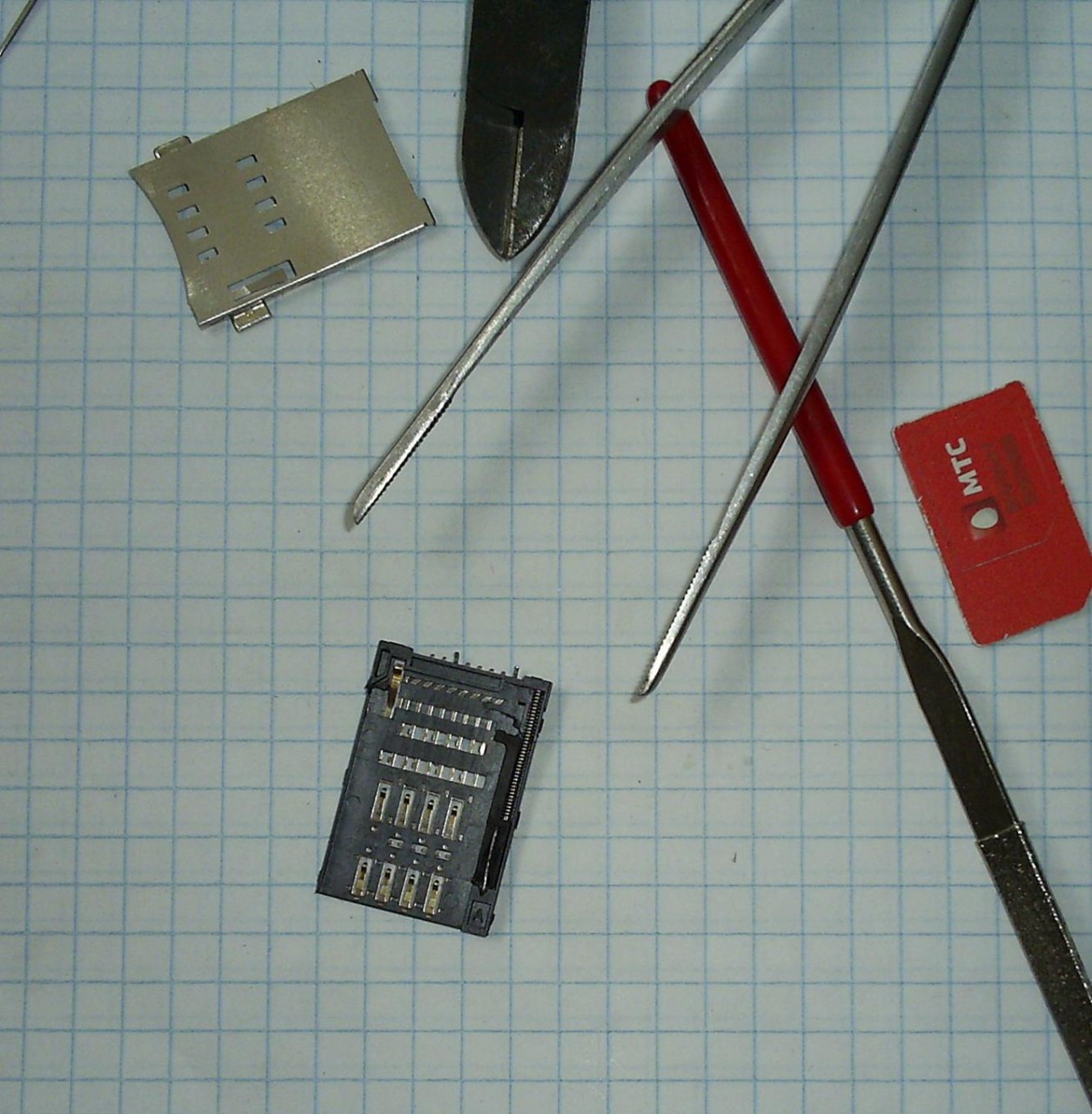

Сняв металлическую крышку, я увидел, что напоминающая скобу от степлера (только намного меньше) проволока отсутствует. Она фиксировала пластмассовую деталь, выталкивающую SIM -карту под действием пружинки.

Красным кругом отмечено место где должна была быть фиксирующая скобка.

Проволока для скобки должна быть жёсткой, чтобы на разгонуться обратно, поэтому я сделал скобу из пружинной стали подходящего диаметра.

Диаметр определил по отверстию, где была установлена родная скобка.

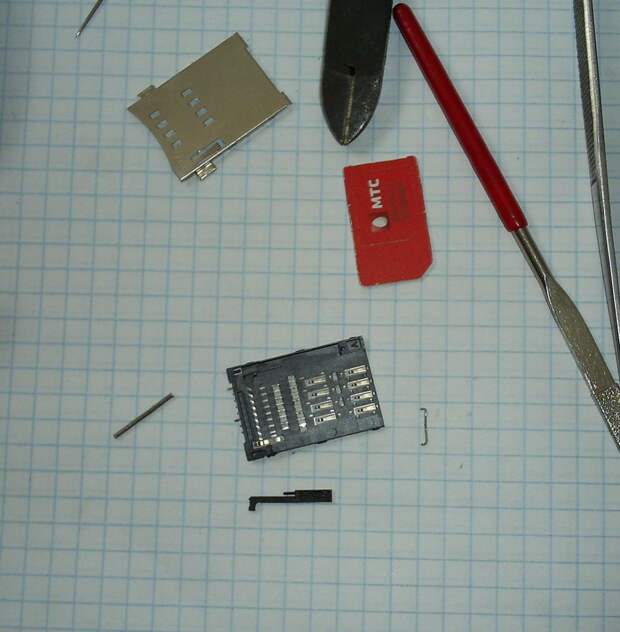

Слегка выпрямив пружину, загнул плоскогубцами кончик и откусил. После откусывания, конец проволоки напоминал лезвие топора. Чтобы он не повреждал пластмассовые части механизма, закруглил его конец алмазным надфилем.

Временно убрав для удобства выталкивающую пружинку, установил SIM -карту на место и, таким образом, узнал длину фиксатора.

Длину ножек скобы сделал так, чтобы она не превышала толщину основы слота. В противном случае конец скобы, который вставляется в саму основу, мог повредить плату планшета.

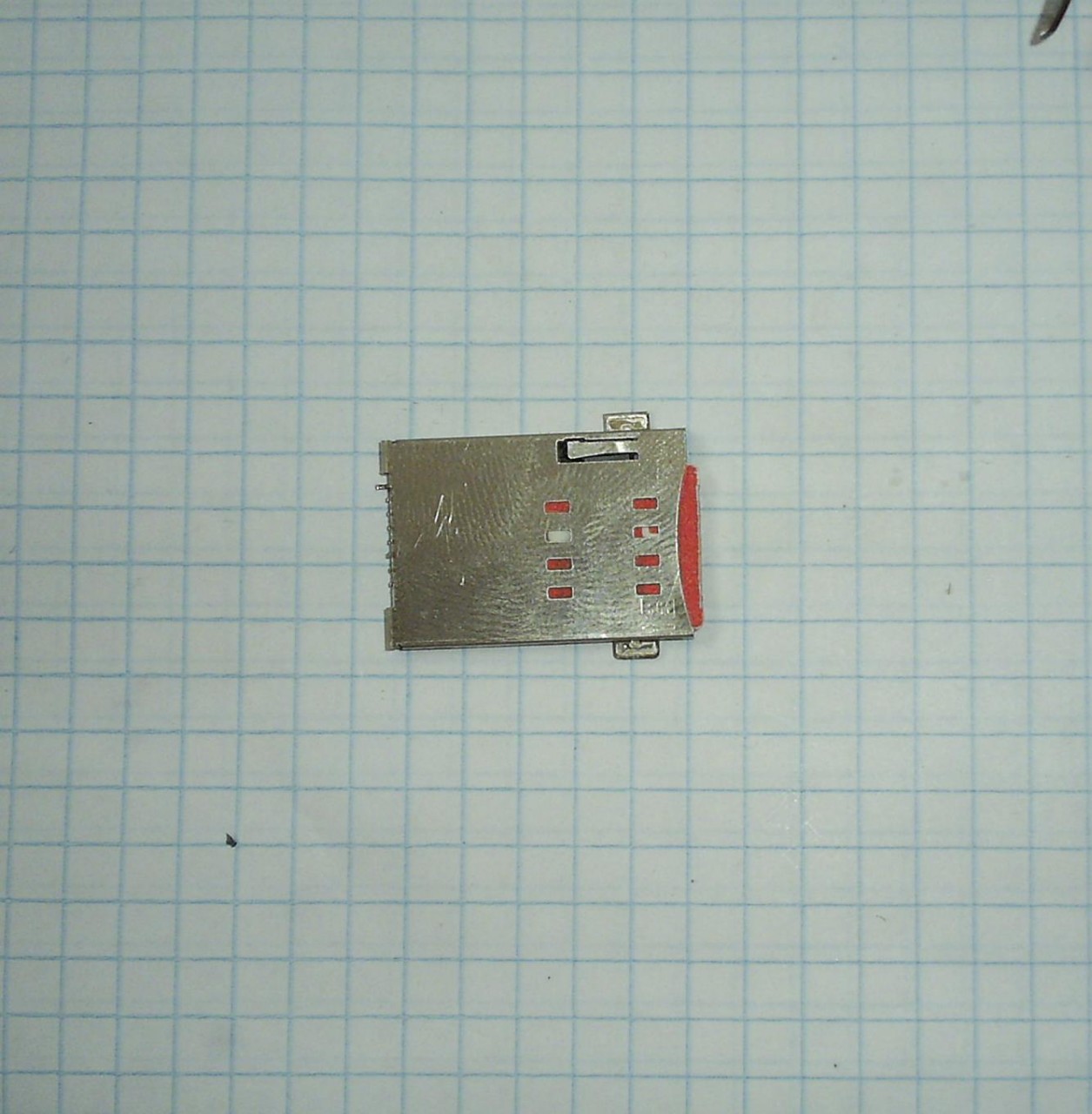

Далее установил все детали слота по местам, закрыл металлическую крышку и проверил чёткость фиксации.





На этом самая большая проблема при ремонте планшета (восстановление слота) завершилась и началась другая — установка слота на место.

Установка слота

При наличии нового слота, установка не являлась бы проблемой, но так как ножки родного слота тоже пострадали, пришлось повозиться и с ними.

Для начала я удалил с платы остатки ножек, полудил места паек паяльным флюсом и принялся паять. Паял обычным паяльником на 40 Ватт, хотя такие детали лучше паять паяльной станцией. Начал с того, что заклеил и припаял корпус слота, потом сами ножки. Короткие концы ножек слота не доходили до места их пайки, и приходилось наращивать ножки тонким медным проводом. Пришлось паять каждую ножку стараясь не задеть уже припаянную, а они находятся на очень близком расстоянии (занятие не для слабонервных). В завершении протёр спиртом все места, где были остатки флюса.

Советы

Если кто решится все же сам попробовать устранить поломку слота SIM -карты, хочу предупредить: на explay surfer 8.31 3g аккумулятор приклеен на задней крышке, при разборке будьте осторожны. При резком раскрытии крышки практически гарантированны серьёзные поломки. Как минимум вырвите штекер аккумулятора от платы, повредите шлейфы и конечно провода, которые идут на динамики (отмечены красным).

При пайке не перегревайте плату и слот.

Следите за тем, чтобы не образовались перемычки (кляксы) между дорожками.

При ремонте желательно, чтобы под рукой было увеличительное стекло, лучше микроскоп.

Паяльник нужен небольшой мощности, а лучше паяльная станция, иначе может оплавиться слот и перегреться плата планшета.

Не удаляйте остатки канифоли острыми предметами (иголкой), так как можете повредить дорожки на плате.
