Ещё один вариант расположения трубопровода в санузле



Здравствуйте всем читающим. Выдалось половина дня свободных,решил посветить блогу и кое-каким домашним делам. Сегодня один интересный проект. Квартира с двумя санузлами по дизайн проекту. В процессе были  маленькие изменения. Смонтировал я её правда вне очереди. В графике появилась небольшая брешь, а мне этот объект был очень интересен (дизайн проект, профессиональные сложности, вызывающие азарт, серьёзный подход заказчика к ремонту, условия для работы - пустая квартира).

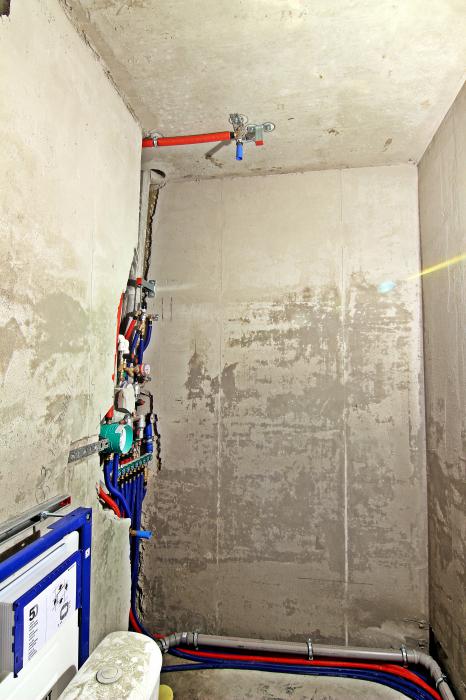

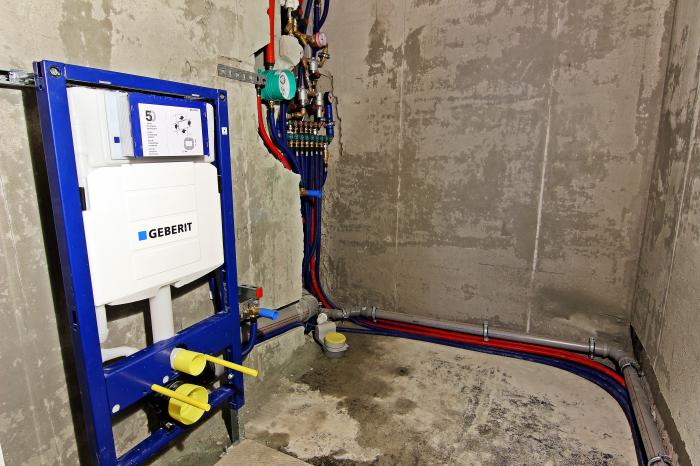

Первый санузел. Вид с входа.

Ещё один вариант расположения трубопровода в санузле
Ещё один вариант расположения трубопровода в санузле

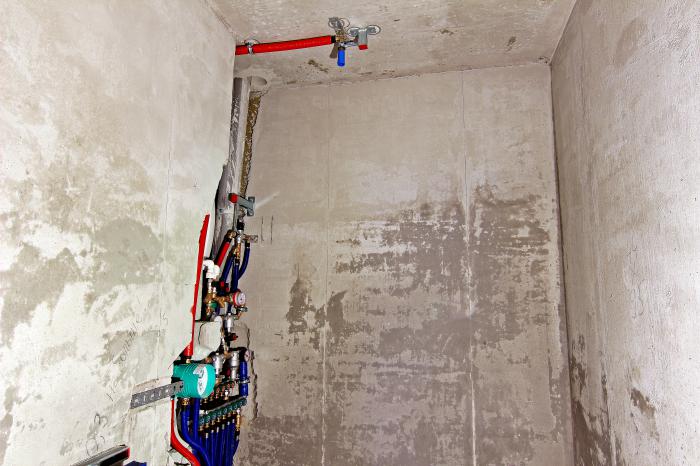

Маленькие пояснения. При входе слева инсталляция,дальше душ в строительном исполнении. Коллекторный узел в нише. Люк будет прямо в душе, только водонепроницаемый(специальные уплотнения от воды). Сверху вы видите выход для лейки с потолка(тропический душ), снизу трап(только основная часть,верхний лоток устанавливается при устройстве поддона. К душу мы ещё вернемся.

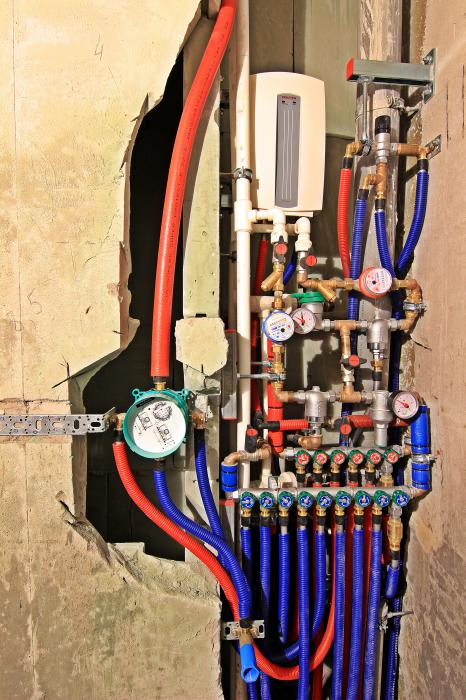

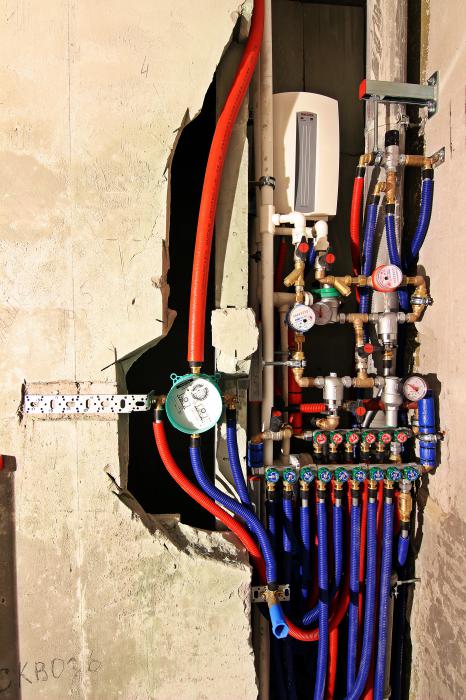

Далее коллекторный узел.

Ещё один вариант расположения трубопровода в санузле

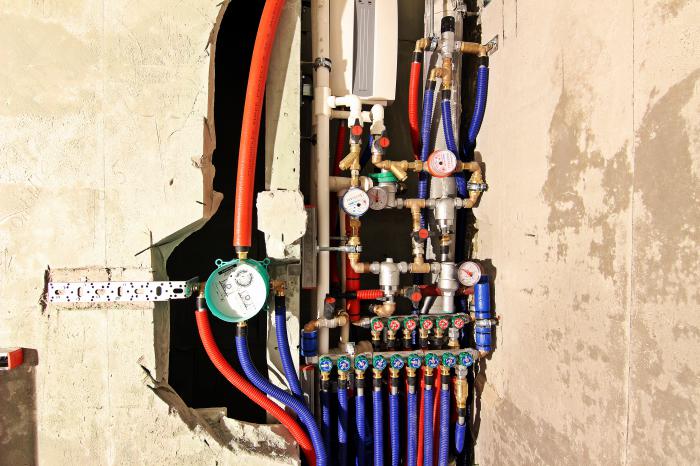

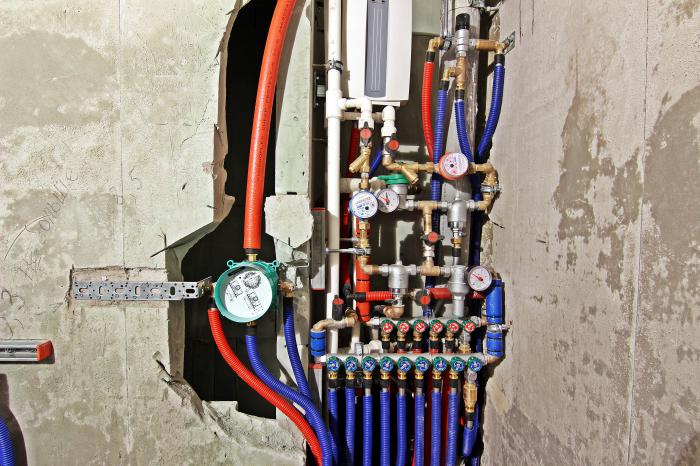

Ниша для коллекторного узла всего пятьдесят сантиметров,а вместить мне надо было всё. И обязательно по правилу: каждый краник и модуль должен быть доступен для обслуживания и пользования.

Ещё один вариант расположения трубопровода в санузле

Немного по порядку. Коллекторный узел в душе закрывается люком. Но глубина шахты шестьдесят сантиметров. Я не могу всё это установить так глубоко,узел будет недоступным.

Всё монтирую на допустимой глубине. Водонагреватель вешаю на консоли,поближе к люку.

Ещё один вариант расположения трубопровода в санузле

Смеситель скрытого монтажа для душа. Штробильщики постарались,проломили дырочку. Но для меня, сложности в установке это не составило. ИБокс креплю на специальные монтажные пластины. Наверх пошла труба для тропического душа,вниз для лейки с гибким шлангом.

Ещё один вариант расположения трубопровода в санузле

Теперь о загадочной штучке рядом с водонагревателем. Это смеситель воды для гигиенического душа. Один сразу для двух. Вы на нём настраиваете нужную температуру и всё. Вам не надо около унитаза размещать по смесителю,только выход для лейки. Нажали клавишу лейки и пошла вода с нужной вам температурой. Очень удобный вариант,экономичный,практичный,занимающий меньше места.  Для него на коллекторе выходы с обратными клапанами.

Ещё один вариант расположения трубопровода в санузле

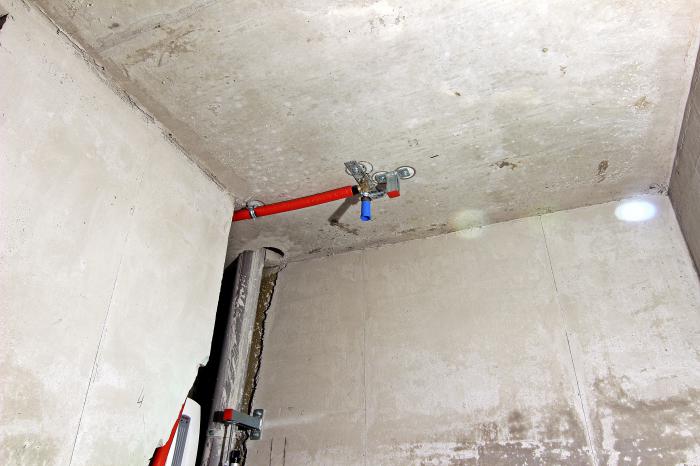

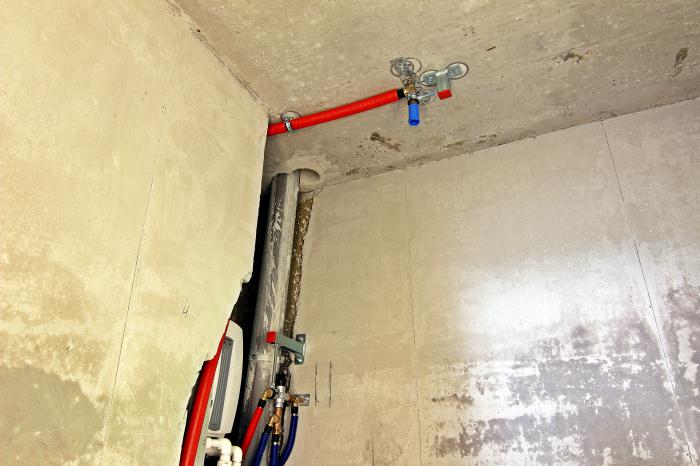

Теперь о самом тропическом душе.

Ещё один вариант расположения трубопровода в санузле
Ещё один вариант расположения трубопровода в санузле

Я не просто прикрепил вода-розетку к потолку. Лейка должна быть очень тяжелой,сорок на сорок длина и ширина. Поэтому конструкцию я усиливаю консолью. Получается двойная защита.

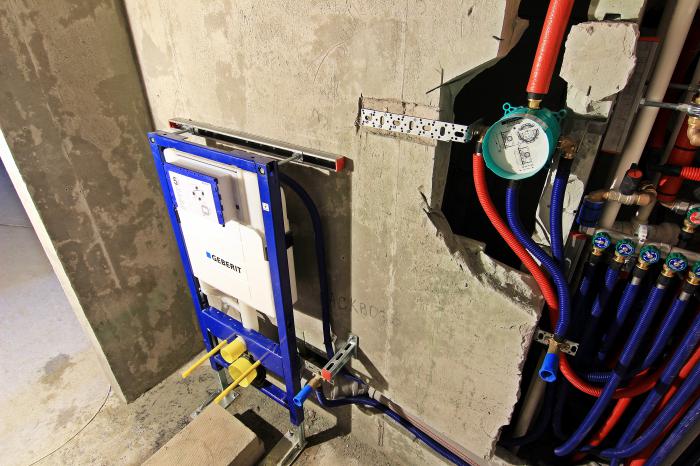

Далее монтаж инсталляции. Сначала посмотрите на неё внимательно,ниже напишу примечание.

Ещё один вариант расположения трубопровода в санузле

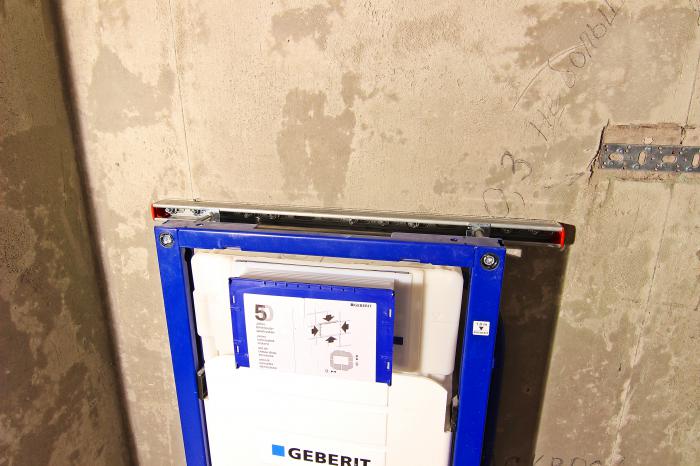

Почему верхнюю часть инсталляции я установил таким способом? Не сразу к стене а через монтажный профиль.

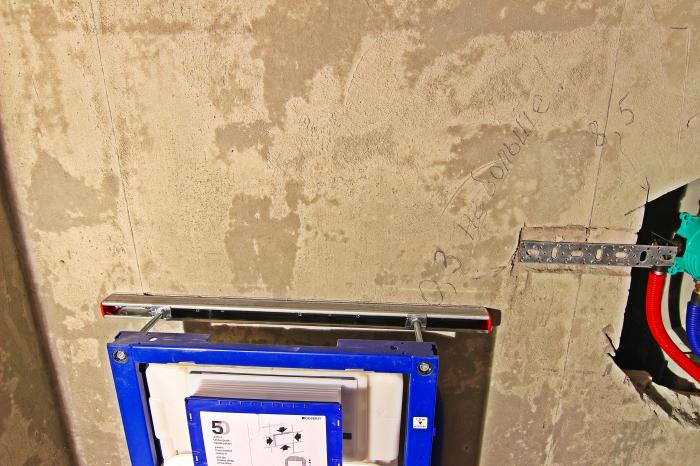

Фото покрупнее,чтобы было видно, как я пристрочил (как на швейной машинке) профиль к стене. И объясню зачем.

Ещё один вариант расположения трубопровода в санузле
Ещё один вариант расположения трубопровода в санузле

Я понимаю что это: инсталляция для установки не перед капитальной стеной, но всё же. Стена гипс. Как добиться очень прочного монтажа верхней части,всего лишь двумя родными креплениями? Или можно сначала приделать профиль к этой стене,на десять универсальных анкеров,а потом к профилю закрепить инсталляцию?



Кстати, эта инсталляция была предназначена для Германии. А у них сливное колено с унитаза неподходящего диаметра для нашей канализации. Уточняйте при покупке, или придется бегать потом, искать эту часть.

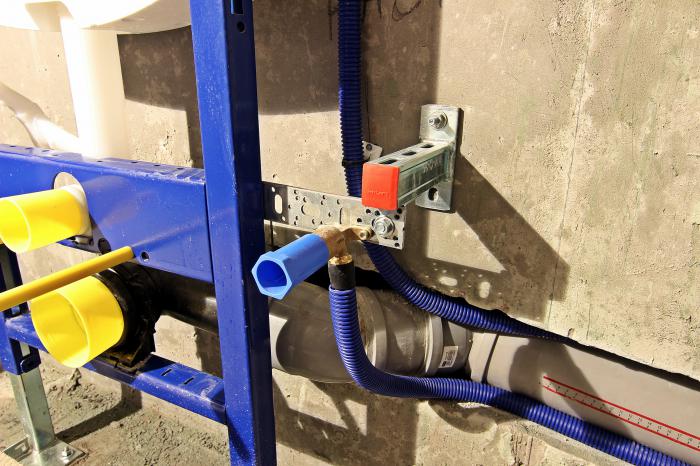

Далее выход гигиенического душа. Про смеситель для него мы уже говорили.

Ещё один вариант расположения трубопровода в санузле

Всё это зашивается фальшь-стеной. Но внутренние крепления очень прочное. Монтажную пластину с вода-розеткой я закрепил к раме,с другой стороны я усилил консолью(через специальный уголок).



Второй санузел я покажу в следующем блоге. Моё свободное время истекло. Заодно расскажу что я слышал через дырку в перекрытии внизу(общение рабочих с хозяйкой квартиры). Это стоит услышать.
На сегодня всё, до свидания.
