Провода

---

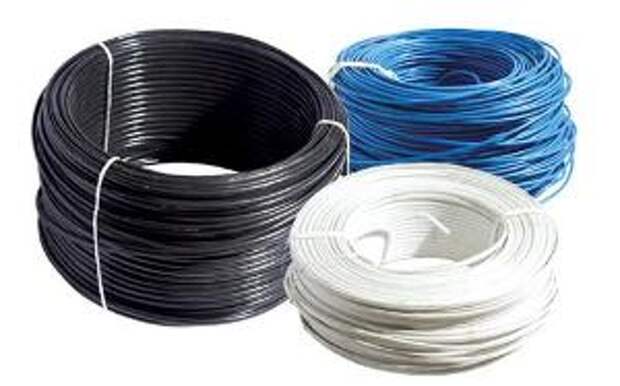

Провод представляет собой соединительный проводник, который служит проводящим соединением между потребителем и источником тока, а также между их компонентами.

Существует различная классификация проводов:
- по площади поперечного сечения,
- по материалу проводника,
- по типу изоляции,
- по гибкости
- по теплостойкости и т.

д.

Типы проводов:
- Медные провода (ПЭВ, ПЭЛ),
- Обмоточные провода,
- Провода высокого сопротивления (манганиновые, нихромовые, константановые),
- Провода монтажные (МГТФЭ, МГТФ).

Сопротивление провода рассчитывают по формуле: R = (p.L) : S
где R – это сопротивление провода в Ом, p – это удельное сопротивление в Ом.мм2/м, L – это длина в метрах, S – это поперечное сечение в мм2.

В Америке провод и проволоку маркируют соответственно таблице условных значений стандартных сечений.

В России же провод и проволоку маркируют соответственно площади поперечного сечения. Сечение проволоки и провода следует подбирать в зависимости от потребляемой мощности либо от проходящего по нему тока.

К примеру, если кабелем обслуживается линия штепсельных розеток, и при этом общая сумма мощности приборов, которые могут быть подключены в данные розетки (телевизор, торшер, музыкальная аппаратура, компьютер, утюг, вентилятор и т.д.) составляет около 4,4кВт (20 ампер), тогда на такую нагрузку (и лучше с запасом) и надо ориентироваться.

Для медного провода допускается токовая нагрузка до 8 ампер на мм2 сечения. Для алюминиевого провода – до 6 ампер на мм2 сечения. Выходит, что для медного проводника с сечением 2,5 кв.

мм допустимым током является 20 ампер. Это соответствует для однофазной сети мощности 4,4кВт, а для трехфазной – 13,2кВт.

Для провода из алюминия такая нагрузка будет уже чрезмерно большой. При сечении в 2,5 кв.мм ток должен быть менее 15 ампер, а мощность должна составлять соответственно 3,3 и 1кВт. В случае, когда потребляемый ток составляет 20 ампер, придется подобрать алюминиевый провод с большим сечением – 4 кв.мм. Можно было бы применить провод с сечением 3,5 кв.мм, однако такой провод не выпускают.
