Подключение розетки RJ 45

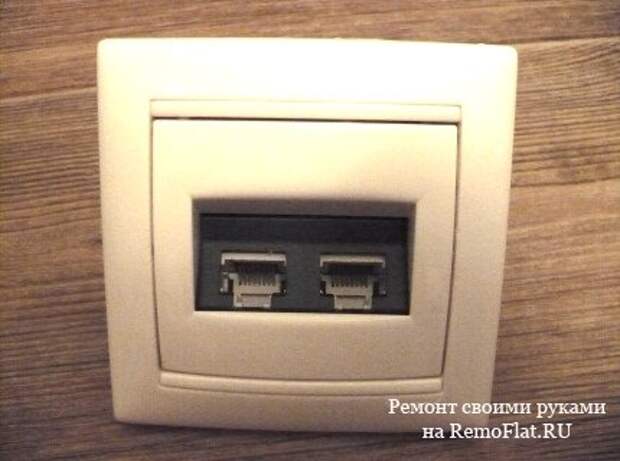

Чтобы обезопасить витую пару от механических повреждений желательно сделать проводку локальной сети внутри стены, и выполнить подключение розетки RJ 45. Такой вариант гарантирует безотказность и длительность эксплуатации выделенной линии. Для более удобной эксплуатации розетки RJ выпускаются в комбинированном исполнении (два RJ разъема в одной розетке).



В такой розетке возможна установка двух разъемов RJ 45 или одного разъема RJ 45 для локальной сети и одного разъема RJ 11 для телефонной линии. Использование двойной розетки RJ с возможность подключения локальной сети и телефонной линии считается самым оптимальным вариантом.



Подключение розетки RJ 45 своими руками не сложный процесс. Обычно подключение розетки RJ 45 выполняется по двум стандартам – это стандарт Т568А (крестом) и стандарт Т568В (прямой). Для локальной сети используется схема подключения розетки RJ 45 по стандарту Т568В (прямой). С обратной стороны розеток legrand есть наклейка с цветовой маркировкой жил витой пары.



RJ 45 розетка подключение:

• с розетки снимается лицевая крышка;
• для правильного подключения RJ розетки с витой пары надо убрать внешнюю изоляцию на необходимую для монтажа величину;
• выполняется распределение и выравнивание жил витой пары;
• согласно выбранной схеме подключения, по наклейке с цветовой маркировкой, необходимо поместить жилы в пазы без снятия изоляции (внутренний механизм соединения сам обеспечит контакт) и по часовой стрелке повернуть механизм контакта;
• розетка фиксируется в стене;
• устанавливается лицевая крышка на розетку.

После того, как подключение розетки RJ 45 полностью выполнено, можно подключать коннектор и пользоваться выделенной линией.
