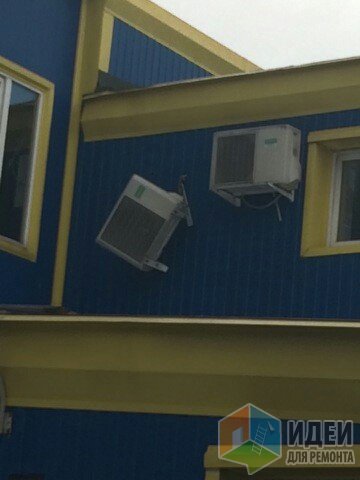

Вот такую фотографию нам прислал наш клиент!

И сказал что из-за налипшего снега он отвалился.
Приехав на место, обнаружили небольшую ошибку при монтаже наружного блока.

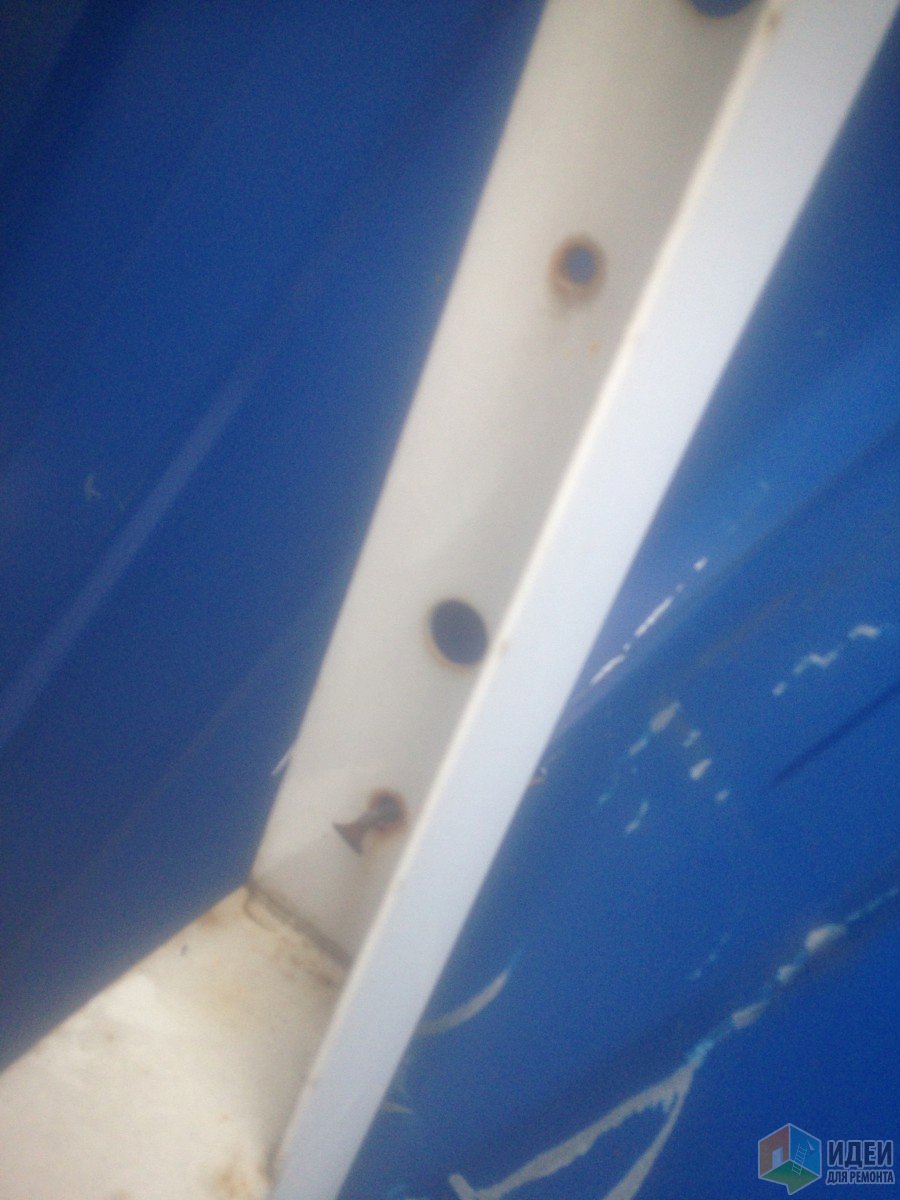

Кронштейны висели на обычных черных саморезах.



Стена сделана по принципу вентилируемого фасада, а именно снаружи:
-профилированный лист
-воздушная прослойка 50-70 мм
-минвата 50-100 мм
-кирпичная кладка

Предыдущие монтажники просто закрепились к профилированному листу.

Обычно крепление наружного блока на вентилируемый фасад производится следующим путем:

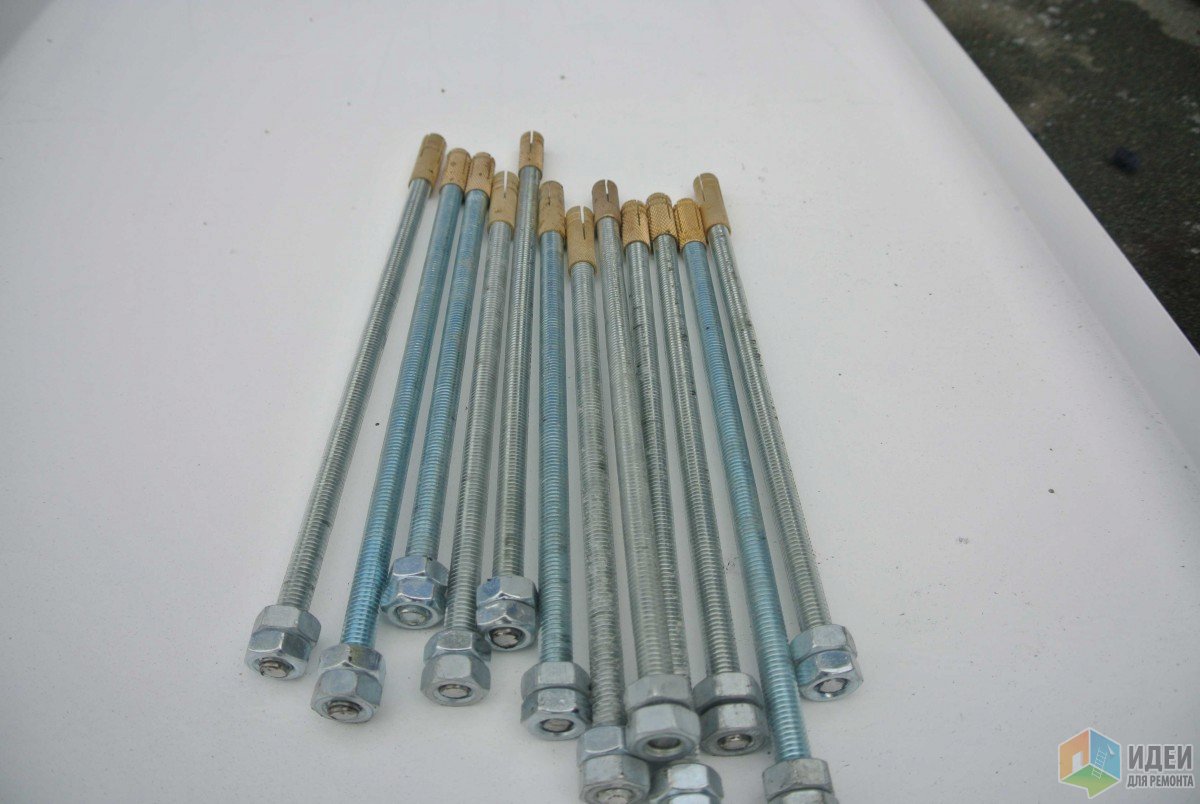

Просто нарезается шпилька необходимой длины и нужного диаметра, обычно для такого веса шпилька м 10 подходит. Важно закрепиться в основную стену, которая сможет нести нагрузку наружного блока, в нашем случае это кирпичная стена.

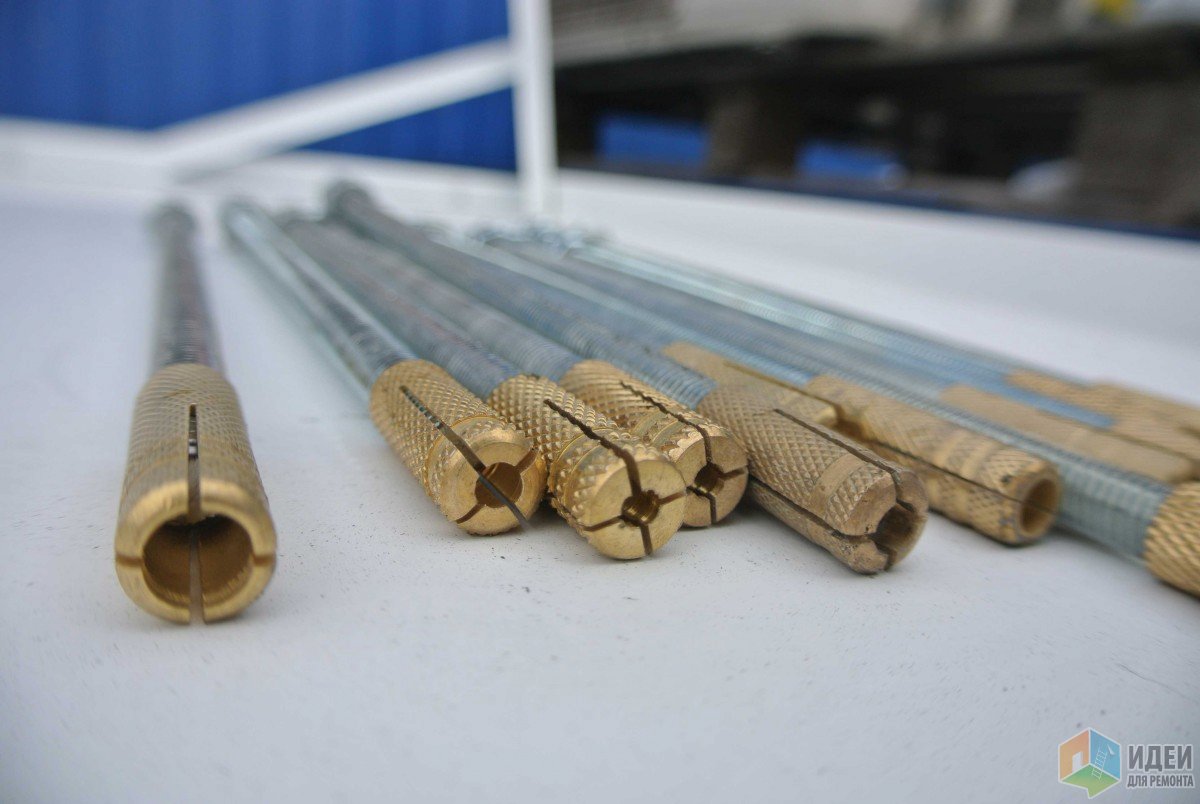

Накручиваются латунные цанги

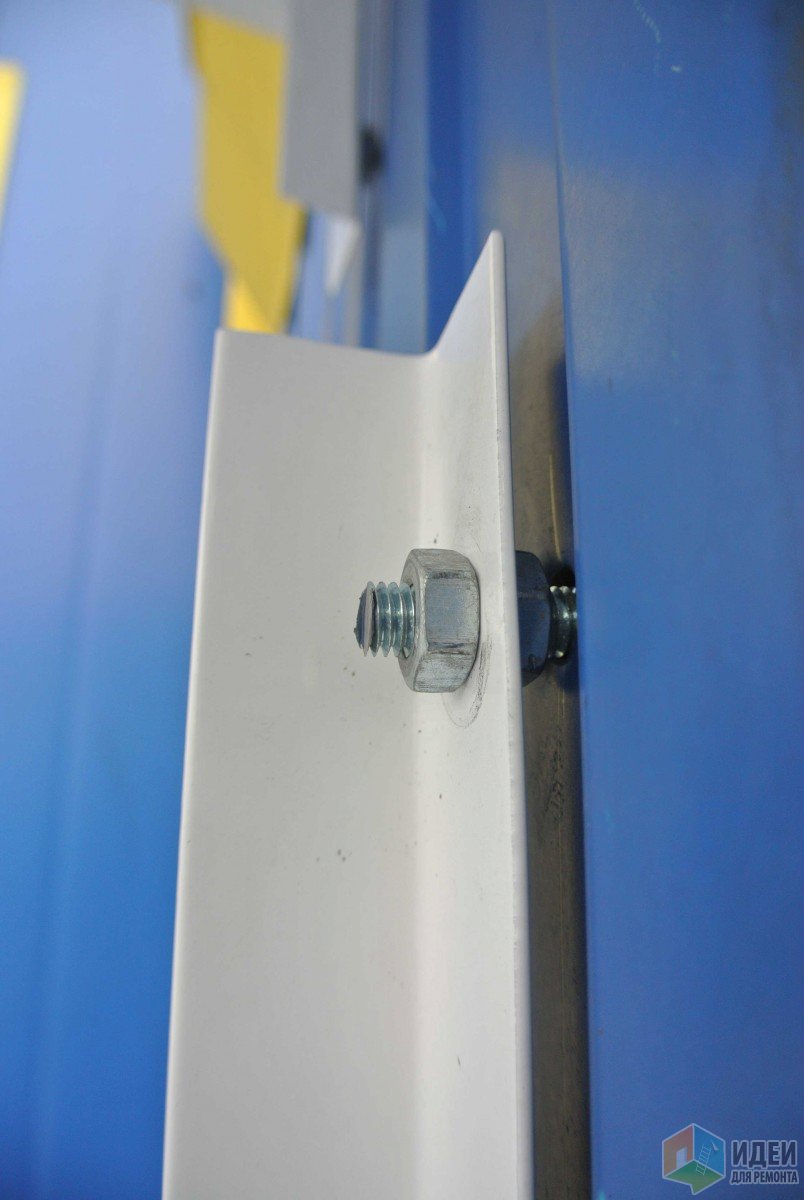

И вот так несложно крепиться кронштейн в кирпич.

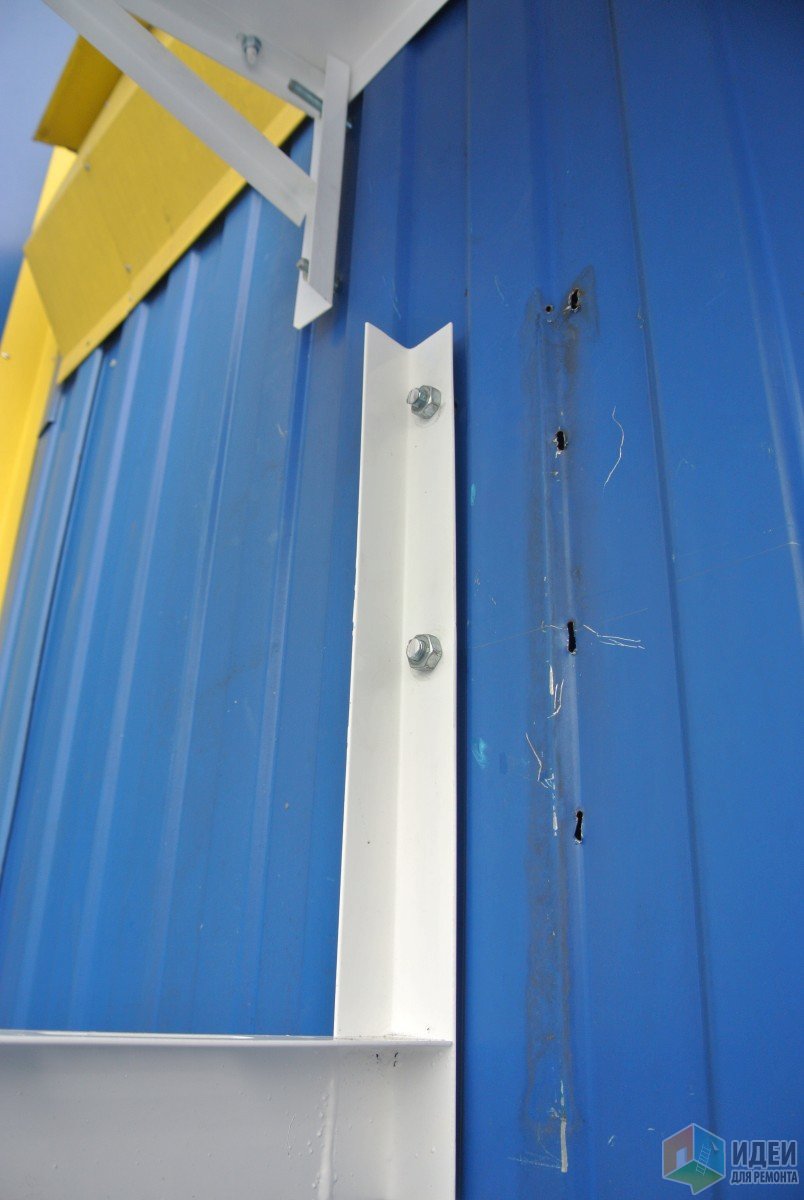

Профильный лист остается без нагрузки, кондиционер держится только за кирпич.

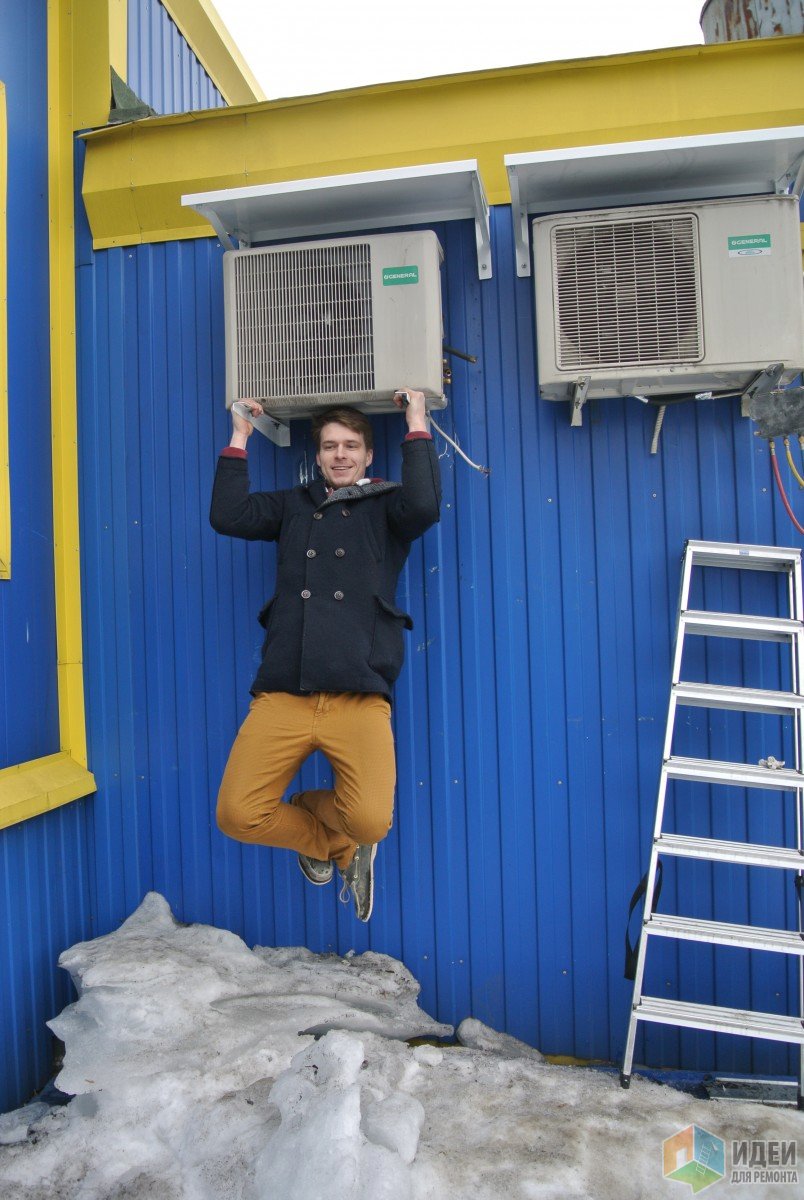

В принципе, даже один кронштейн держит больше 100 кг
Вот и все)
Следующий блог планирую написать про приточные установки для квартир и коттеджей.



Буду рад ответить на любой вопрос по теме)
